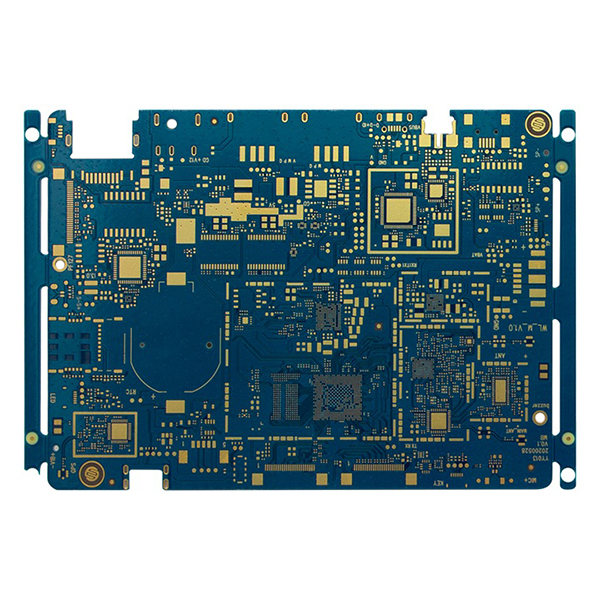

Produzione di PCB 5G IoT con S1000-2M e ENIG+OSP

Questo PCB 5G IoT è caratterizzato da eccellenti prestazioni elettriche e da una resistenza meccanica affidabile, in grado di soddisfare i severi requisiti di trasmissione del segnale ad alta velocità e di assemblaggio ad alta densità per i dispositivi 5G IoT. Il suo design e il processo di produzione tengono pienamente conto delle diverse esigenze dei terminali IoT, offrendo una forte compatibilità e scalabilità.

Caratteristiche principali della produzione di PCB 5G IoT

• Utilizza il substrato ad alte prestazioni S1000-2M, con resistenza al calore e stabilità dimensionale superiori, adatto alla trasmissione di segnali ad alta frequenza e ad alta velocità.
• Il processo di pressatura ibrido migliora le prestazioni complessive della scheda, adattandosi alle strutture multistrato e ai progetti di circuiti complessi.
• Il trattamento superficiale combina ENIG (Electroless Nickel Immersion Gold) e OSP (Organic Solderability Preservative), migliorando l’affidabilità della saldatura e la resistenza all’ossidazione e prolungando la durata del prodotto.
• Supporta l’instradamento ad alta densità e l’elaborazione di piccole aperture, soddisfacendo le tendenze di miniaturizzazione e integrazione nell’IoT.
• L’eccellente integrità del segnale e la compatibilità elettromagnetica garantiscono una trasmissione dati 5G stabile.
• Dimensioni, numero di strati e parametri di processo personalizzabili per adattarsi in modo flessibile a vari dispositivi IoT.

Applicazioni principali

• Schede madri e moduli funzionali per dispositivi terminali IoT 5G.
• Nodi di rilevamento e controllo in applicazioni di smart home e smart city.
• Campi ad alta affidabilità come la rete di veicoli e l’IoT industriale.
• Vari moduli di comunicazione wireless e dispositivi di acquisizione dati.
• Altri prodotti IoT 5G che richiedono una trasmissione del segnale ad alta velocità e un’integrazione ad alta densità.
