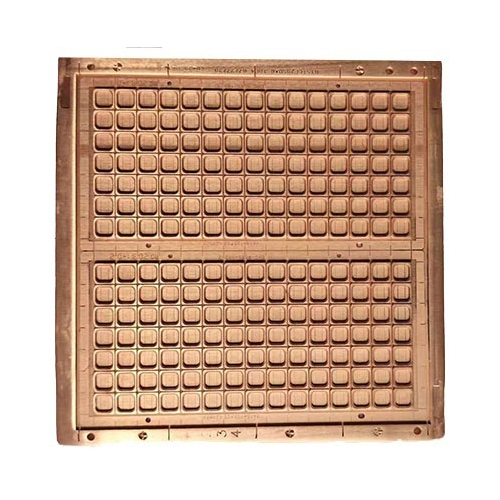

PCB rivestito in rame ceramico

PCB rivestito in rame ceramico per l’elettronica ad alte prestazioni

Il PCB rivestito di rame ceramico è un circuito stampato ad alte prestazioni che utilizza materiale ceramico come substrato con un rivestimento superficiale di lamina di rame ad alta purezza. I substrati più comuni sono l’allumina (Al₂O₃), il nitruro di alluminio (AlN) e il nitruro di silicio (Si₃N₄), che offrono tutti un’eccellente conduttività termica, isolamento e resistenza meccanica.

Descrizione

PCB rivestiti in rame ceramico

I PCB rivestiti in rame ceramico sono una scelta eccellente per i moderni prodotti elettronici di fascia alta, in quanto offrono un’efficiente dissipazione del calore e un’elevata affidabilità grazie alle loro prestazioni superiori.

Vantaggi del prodotto

  • Eccellente conduttività termica:La conducibilità termica dei substrati ceramici è molto più elevata di quella dei tradizionali materiali FR-4, riducendo efficacemente la temperatura di esercizio dei componenti elettronici e prolungando la durata del prodotto.
  • Elevata affidabilità:I materiali ceramici presentano un’eccezionale resistenza alle alte temperature, alla corrosione e all’ossidazione, rendendoli adatti ad ambienti di lavoro difficili.
  • Isolamento superiore:I substrati ceramici hanno una resistenza all’isolamento estremamente elevata, che garantisce un funzionamento sicuro e stabile dei circuiti.
  • Struttura compatta:Consente cablaggi ad alta densità e progetti miniaturizzati per soddisfare i requisiti di leggerezza e compattezza dell’elettronica moderna.
  • Rispettoso dell’ambiente:I materiali ceramici sono privi di sostanze nocive e soddisfano gli standard ambientali.

Applicazioni

I PCB rivestiti in rame ceramico sono ampiamente utilizzati nell’elettronica di potenza, nell’illuminazione a LED, nell’elettronica automobilistica, nelle microonde RF, nelle apparecchiature di comunicazione, nell’energia solare, nei dispositivi medici e in altri campi che richiedono un’eccellente dissipazione del calore e affidabilità. Sono particolarmente adatti per moduli ad alta potenza, semiconduttori di potenza, laser, amplificatori di potenza RF e altre applicazioni ad alta frequenza e alta tensione.

Specifiche del prodotto

  • Elevata conduttività termica (tipicamente 170-230W/m-K).
  • Ampio intervallo di temperatura operativa (da -55°C a 850°C).
  • Bassa costante dielettrica, con conseguente minima perdita di trasmissione del segnale.
  • Personalizzabile in varie dimensioni, spessori e spessori dello strato di rame.
