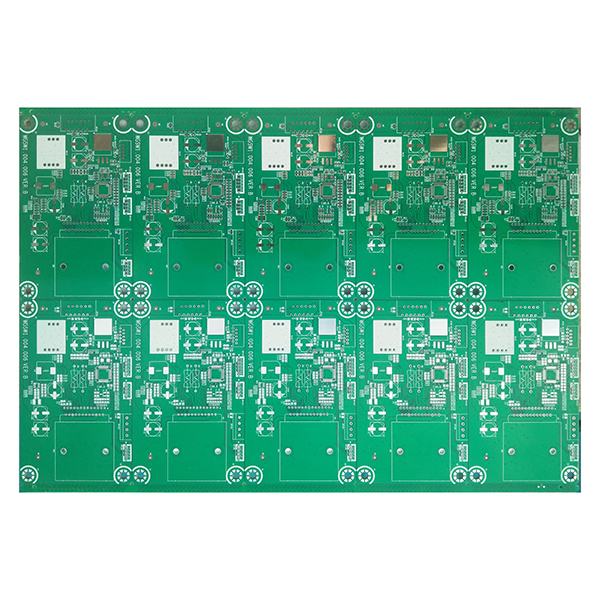

Laminato epossidico in fibra di vetro FR-4 per applicazioni PCB

Panoramica della scheda in fibra di vetro FR-4

La scheda in fibra di vetro FR-4 è un substrato per circuiti stampati (PCB) ad alte prestazioni realizzato con tessuto in fibra di vetro come materiale di rinforzo e resina epossidica come matrice, con lamina di rame laminata sulla superficie. La sigla “FR” in FR-4 sta per “Flame Retardant” (ritardante di fiamma) e “4” è il codice del grado del materiale. Le sue caratteristiche principali sono l’eccellente resistenza meccanica, la stabilità dimensionale, le proprietà di isolamento elettrico e il ritardo di fiamma. L’FR-4 è ampiamente utilizzato nella produzione di circuiti stampati per vari prodotti elettronici ed è oggi uno dei substrati per circuiti stampati più comunemente utilizzati e diffusi.

Struttura principale

1. Base in fibra di vetro:Utilizza un tessuto in fibra di vetro ad alta resistenza per garantire un’eccellente resistenza meccanica e stabilità dimensionale.
2. Resina epossidica:Il tessuto in fibra di vetro è impregnato di resina epossidica ad alte prestazioni per migliorare la resistenza al calore, l’isolamento e la stabilità generale della scheda.
3. Foglio di rame:La superficie è ricoperta da una lamina di rame elettrolitico di elevata purezza, che facilita l’incisione e la formazione di modelli di circuiti fini.

Caratteristiche principali dei circuiti FR-4

• Eccellente stabilità dimensionale, basso coefficiente di espansione termica e non facilmente deformabile.
• Proprietà dielettriche superiori, adatte alla trasmissione di segnali ad alta frequenza e ad alta velocità.
• Eccezionale resistenza al calore, adatta a processi ad alta temperatura come la saldatura a riflusso e in grado di supportare il funzionamento a lungo termine a temperature elevate.
• Elevata resistenza meccanica, agli urti e alla flessione, adatta alla produzione di PCB multistrato e ad alta densità.
• Minime sbavature di resina durante la foratura ad alta velocità, con pareti dei fori lisce e buona lavorabilità.
• Forte resistenza alla fiamma, che rimane sicura e affidabile anche a temperature elevate.
• Buona resistenza all’umidità e agli agenti chimici, con una lunga durata.
• I colori del nucleo sono principalmente giallo o bianco, per facilitare l’identificazione del prodotto e la gestione della qualità.
• Compatibile con vari processi di trattamento superficiale, come HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold) e OSP (Organic Solderability Preservative), per soddisfare diversi requisiti di assemblaggio.

Principali applicazioni dei circuiti stampati FR-4

• Ampiamente utilizzato nella produzione di circuiti stampati per telefoni cellulari, computer, apparecchiature di test, videoregistratori, elettrodomestici e altri prodotti elettronici di consumo.
• Applicato in campi ad alta affidabilità e ad alte prestazioni come le apparecchiature militari, i sistemi di guida, l’elettronica automobilistica, il settore aerospaziale, gli strumenti medici e il controllo industriale.
• Il substrato preferito per circuiti stampati multistrato, ad alta densità e ad alta frequenza/alta velocità, adatti per comunicazioni, reti, server e altri dispositivi elettronici.
• Adatto per prodotti elettronici che richiedono resistenza al calore, all’umidità, ritardabilità alla fiamma e lunga durata.

Specifiche comuni

• Spessore della base: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.
• Spessore del rame: 18μm, 35μm, 70μm.
• Dimensioni del pannello: 1044 x 1245 mm.
• Colore del nucleo: giallo, bianco.
• Finiture superficiali: HASL, ENIG, OSP.
