PCB ibrido significa circuito stampato laminato misto

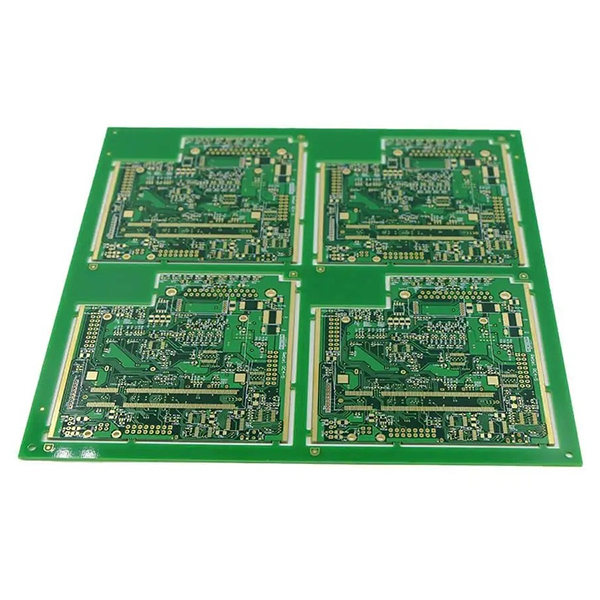

PCB ibrido (PCB a laminazione mista)

Per PCB ibrido (Mixed Laminate PCB) si intende una scheda multistrato formata dalla laminazione di due o più tipi diversi di substrati, come FR4, PTFE, ceramica o materiali ad alta frequenza, su un unico circuito stampato (PCB), a seconda delle esigenze. Questa scheda combina i vantaggi di più materiali, bilanciando le prestazioni di trasmissione del segnale ad alta frequenza/alta velocità con un’eccellente resistenza meccanica e un controllo dei costi.

Caratteristiche principali

1. Diversità di materiali:Le combinazioni più comuni includono FR4 + materiali ad alta frequenza, FR4 + ceramica, FR4 + PI, ecc.
2. Complementarietà delle prestazioni:Permette a strati specifici di funzionare ad alta frequenza/bassa perdita, mentre altri forniscono alta resistenza/basso costo.
3. Ampia applicazione:Ampiamente utilizzato in radar, antenne, RF, comunicazioni 5G, elettronica automobilistica, aerospaziale e altri campi.

Scenari applicativi

1. Gli strati di segnale ad alta frequenza/alta velocità utilizzano materiali ad alta frequenza, mentre altri strati impiegano materiali convenzionali come l’FR4, bilanciando prestazioni e costi.
2. Gli strati di potenza e di segnale utilizzano materiali con costanti dielettriche e coefficienti di espansione termica diversi per migliorare l’affidabilità.

Vantaggi e sfide

1. Vantaggi:Migliora le prestazioni complessive del PCB, ottimizza i costi e soddisfa i requisiti di circuiti complessi.
2. Sfide:I processi di produzione complessi richiedono un’elevata precisione nella laminazione, nell’incollaggio tra gli strati e nella corrispondenza dei coefficienti di espansione termica.
