Test ICT nella produzione di PCB per garantire qualità e affidabilità

Panoramica del test in-circuit (ICT)

Il test in-circuit (ICT) viene utilizzato principalmente per controllare la qualità della saldatura dei componenti, lo stato delle connessioni elettriche e se i parametri di ciascun componente soddisfano i requisiti di progettazione.

Principio di funzionamento

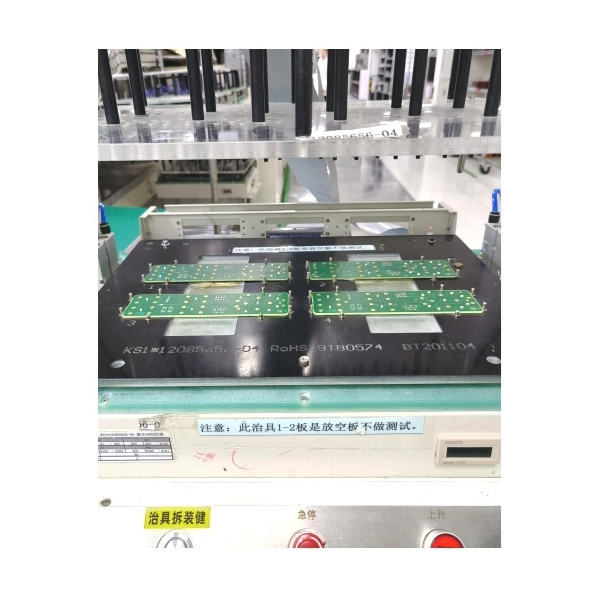

L’apparecchiatura ICT fissa il PCB su un dispositivo di prova (letto di chiodi) e utilizza centinaia o migliaia di sonde caricate a molla per entrare in contatto diretto con i punti di prova sul circuito. Controllata da un software, l’apparecchiatura applica automaticamente tensione o corrente per misurare le caratteristiche elettriche di ciascun componente e circuito, compresi circuiti aperti, cortocircuiti, resistenza, capacità, diodi e transistor. Ciò consente di individuare rapidamente e con precisione i difetti del processo di produzione e assemblaggio.

Principali elementi di ispezione

• Verificare la presenza, la polarità e il valore dei componenti.
• Verificare la presenza di problemi di saldatura, come giunzioni fredde, saldatura insufficiente, cortocircuiti e aperture.
• Assicurarsi che le connessioni funzionali del circuito stampato siano complete e affidabili.
• Misurare i parametri elettrici effettivi dei vari componenti.

Vantaggi e importanza

• Rapida velocità di test, adatta alle linee di produzione di massa.
• Ispezione completa, che copre la maggior parte dei guasti elettrici.
• Elevata precisione del test, in grado di rilevare tempestivamente i difetti minori e di migliorare la resa al primo passaggio.
• Riduce i costi di rilavorazione e riparazione, migliorando l’affidabilità del prodotto e la soddisfazione del cliente.

Campi di applicazione

L’ICT è ampiamente utilizzato nella produzione di vari prodotti elettronici, tra cui l’elettronica di consumo, l’elettronica automobilistica, i dispositivi di comunicazione, le apparecchiature mediche e i sistemi di controllo industriali. Che si tratti di schede monofacciali, bifacciali o multistrato, l’ICT fornisce una garanzia di qualità efficiente e affidabile.

I vantaggi del nostro servizio ICT

Disponiamo di apparecchiature di test ICT avanzate e di un team di ingegneri professionisti, che ci consentono di fornire soluzioni di test ICT personalizzate per soddisfare i requisiti di ispezione di prodotti e processi diversi, aiutando i clienti a migliorare la qualità dei prodotti e la competitività del mercato.
