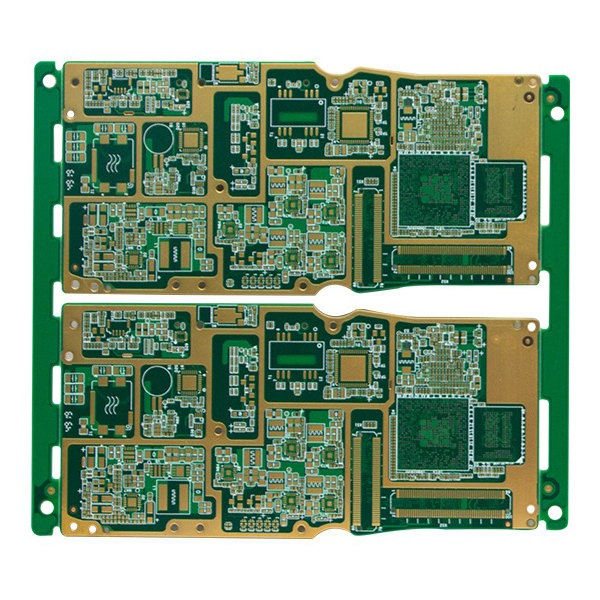

Questo tipo di circuito stampato HDI è caratterizzato da eccellenti prestazioni elettriche e da una resistenza meccanica affidabile ed è ampiamente utilizzato nell’elettronica di consumo di fascia alta come gli smartphone.
Caratteristiche principali della fabbricazione di circuiti stampati per cellulari 5G
- Utilizza la struttura HDI a 3 fasi, supportando una maggiore densità di cablaggio e progetti di circuiti più complessi, adatti ai requisiti di trasmissione del segnale ad alta velocità 5G.
- Utilizza il materiale ad alte prestazioni Shengyi S1000-2M, che offre una resistenza termica superiore e una stabilità dimensionale affidabile.
- Utilizza la tecnologia di foratura laser per realizzare varie strutture di fori, come micro-vie cieche e vias interrate, migliorando l’affidabilità delle connessioni dei circuiti.
- Vari processi di trattamento superficiale, tra cui ENIG (Electroless Nickel Immersion Gold) e OSP (Organic Solderability Preservative), che migliorano le prestazioni di saldatura e la resistenza all’ossidazione.
- Supporta lo spessore ultra-sottile della scheda e le tracce sottili, soddisfacendo la tendenza a progettare smartphone più sottili e leggeri.
- Eccellente integrità del segnale e compatibilità elettromagnetica, per garantire la stabilità della trasmissione dati ad alta velocità 5G.
- Dimensioni, numero di strati, trattamento superficiale e altri parametri personalizzabili in base alle esigenze del cliente, per soddisfare in modo flessibile le specifiche di progettazione di diverse marche e modelli di telefoni.
Applicazioni principali
- Schede principali per smartphone 5G e moduli funzionali principali.
- Schede principali per vari dispositivi intelligenti di fascia alta, come tablet e dispositivi indossabili.
- Moduli di comunicazione dati ad alta velocità e moduli RF wireless.
- Schede di circuiti centrali per elettronica di consumo ultrasottile e ad alte prestazioni.
- Altri prodotti elettronici che richiedono cablaggi ad alta densità e trasmissione di segnali ad alta velocità.
