Circuito stampato RF per applicazioni di comunicazione ad alta frequenza

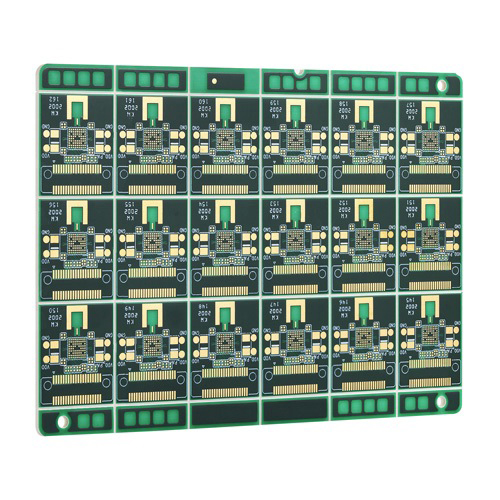

Circuito stampato RF (RF PCB, Radio Frequency Printed Circuit Board)

Il circuito stampato RF (RF PCB, Radio Frequency Printed Circuit Board) è un tipo di PCB appositamente progettato e realizzato per i segnali RF, tipicamente riferiti a segnali ad alta frequenza che vanno da decine di MHz a decine di GHz per la trasmissione, l’elaborazione e il controllo. Rispetto ai PCB standard, i PCB RF hanno requisiti più severi nella selezione dei materiali, nella progettazione strutturale e nei processi di produzione, con l’obiettivo di garantire una bassa perdita, una bassa diafonia, un’elevata integrità del segnale e un’eccellente compatibilità elettromagnetica durante la trasmissione di segnali ad alta frequenza.

Caratteristiche principali

• Struttura multistrato:Utilizza una struttura di interconnessione a 8 strati ad alta densità per soddisfare le esigenze di trasmissione e schermatura a strati dei segnali RF complessi, migliorando l’integrità del segnale.
• Spessore standard della scheda e del rame:Spessore della scheda di 1,6 mm, con spessore del rame dello strato interno ed esterno pari a 1 OZ, per garantire un’eccellente conduttività e capacità di trasporto della corrente, adatta alla trasmissione di segnali RF ad alta corrente e ad alta frequenza.
• Capacità di lavorazione di precisione:Diametro minimo dei fori di 0,3 mm, larghezza/spazio minimo delle linee di 5mil, per supportare layout di componenti ad alta precisione e alta densità, ideali per progetti miniaturizzati e altamente integrati.
• Finitura superficiale di alta qualità:Trattamento superficiale ENIG (Electroless Nickel Immersion Gold) che migliora l’affidabilità della saldatura e la resistenza all’ossidazione, garantendo prestazioni elettriche stabili a lungo termine.
• Laminazione ibrida complessa:La difficoltà del processo risiede nella laminazione ibrida di più materiali, che permette di bilanciare efficacemente le prestazioni RF e la resistenza meccanica, adattandosi a diversi scenari applicativi.
• Eccellente integrità del segnale:La struttura multistrato e il processo di alta precisione assicurano una bassa perdita e una bassa diafonia dei segnali RF, soddisfacendo i severi requisiti di trasmissione ad alta frequenza.

Applicazioni principali

• Dispositivi NFC (Near Field Communication)
• Moduli di comunicazione wireless
• Sistemi RFID (Radio Frequency Identification)
• Indossabili intelligenti e terminali IoT
• Strumenti di test RF ad alta precisione
• Altri prodotti elettronici RF che richiedono alta frequenza e alta affidabilità
