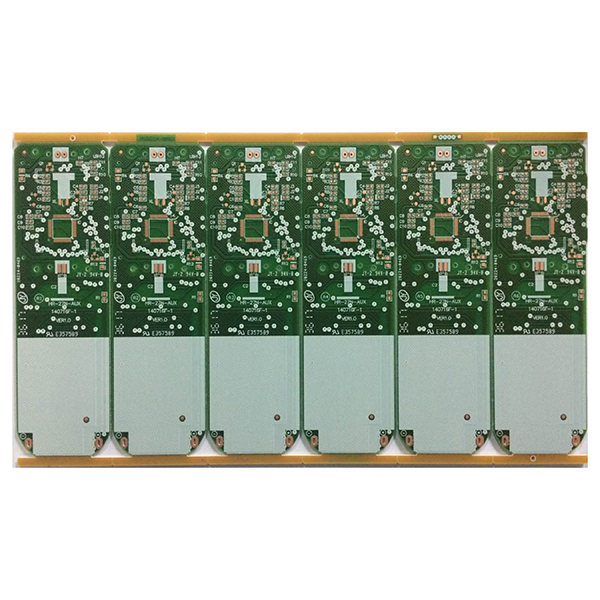

pasta d'argento riempita tramite PCB

PCB riempiti con pasta d’argento per applicazioni di conducibilità

I fori riempiti di pasta d’argento comportano il riempimento dei fori del PCB con pasta d’argento per migliorare la conduttività e l’affidabilità, comunemente utilizzati in circuiti di fascia alta o specializzati con requisiti di prestazioni specifici.

Descrizione

Via PCB riempita di pasta d’argento

La pasta d’argento riempita via PCB si riferisce a una scheda di processo nell’industria dei PCB (circuiti stampati) in cui la pasta d’argento viene utilizzata per riempire o rivestire le fessure e i fori passanti sulla scheda di circuito. I termini inglesi più comuni includono “silver paste filled via PCB” o “silver paste plugged via PCB”.

Principio del processo

  1. Durante la produzione di PCB, la pasta d’argento (una pasta conduttiva contenente argento) viene prima riempita in fori preforati (come fori passanti o vias).
  2. Successivamente, la cottura o l’indurimento fanno sì che la pasta d’argento formi un percorso conduttivo affidabile all’interno dei fori.

Funzioni principali

  1. Connessione conduttiva:Utilizza l’elevata conduttività dell’argento per ottenere l’interconnessione elettrica tra gli strati del PCB.
  2. Maggiore affidabilità della connessione:Il riempimento con pasta d’argento migliora la resistenza meccanica dei fori, impedendo il distacco durante la saldatura o la piegatura.
  3. Strutture speciali:Per requisiti specifici (ad esempio, vias ciechi, vias interrati, strutture Pad on Via), il riempimento con pasta d’argento consente interconnessioni ad alta densità.

Applicazioni tipiche

  1. Apparecchiature di comunicazione e radiofrequenza (RF) ad alta frequenza e alta densità.
  2. Circuiti che richiedono un’elevata capacità di trasporto di corrente o interconnessioni a bassa impedenza.
  3. Elettronica di alto livello in campo medico, militare, automobilistico e in altri settori.

Differenze rispetto ai fori passanti convenzionali

  1. I fori passanti convenzionali sono tipicamente riempiti con rame galvanizzato, mentre per il riempimento con pasta d’argento si utilizza pasta d’argento, più costosa ma con una conduttività superiore.
  2. Il riempimento con pasta d’argento è adatto per aperture estremamente piccole, interconnessioni ad alta densità o requisiti specifici di prestazioni elettriche.
