stampa di stencil per un’applicazione efficiente della pasta saldante

Stampa della pasta saldante

La qualità della stampa della pasta saldante influisce direttamente sul successivo posizionamento dei componenti e sull’affidabilità dei giunti di saldatura, rendendola fondamentale per la qualità complessiva dei prodotti elettronici.

Principio di funzionamento

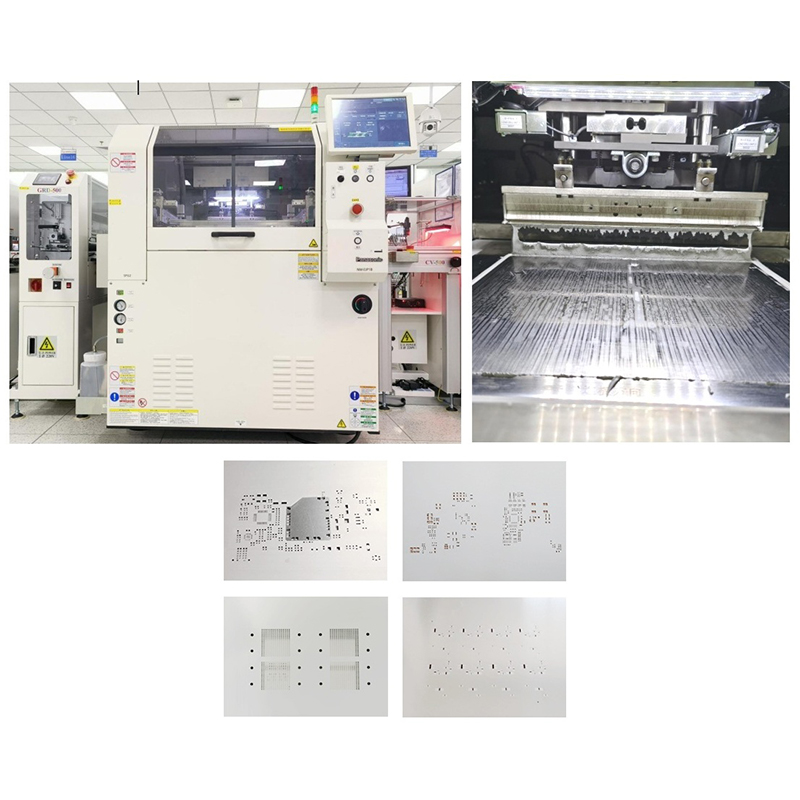

La stampa della pasta saldante utilizza tipicamente una stampante automatica o manuale per allineare lo stencil al PCB. Una spatola viene utilizzata per distribuire uniformemente la pasta saldante sulla superficie dello stencil. La pasta saldante passa attraverso le aperture dello stencil e viene depositata con precisione sulle piazzole del PCB. Una volta rimosso lo stencil, il disegno della pasta saldante rimane ordinato sul PCB, preparandolo per il posizionamento dei componenti e la saldatura a riflusso.

Fasi del processo

1. Allineare lo stencil al PCB per assicurarsi che ogni apertura corrisponda esattamente a una piazzola.
2. Utilizzare una spatola per applicare uniformemente la pasta saldante sullo stencil.
3. La pasta saldante viene trasferita attraverso le aperture dello stencil alle piazzole del PCB.
4. Rimuovere lo stencil e controllare la qualità della stampa della pasta saldante.

Importanza e vantaggi

• Assicura una distribuzione uniforme della pasta saldante, migliorando la qualità del giunto di saldatura.
• Riduce difetti quali ponti di saldatura, saldatura insufficiente e giunti di saldatura freddi.
• Supporta l’assemblaggio di prodotti elettronici ad alta densità e precisione.
• Migliora l’efficienza produttiva e l’affidabilità del prodotto.

Campi di applicazione

La stampa della pasta saldante è ampiamente utilizzata nell’assemblaggio di telefoni cellulari, computer, elettrodomestici, elettronica automobilistica, dispositivi medici e sistemi di controllo industriali. È una fase indispensabile e critica della moderna produzione elettronica.
