pth a foro passante, compreso l'inserimento e la saldatura DIP

PTH a foro passante, compreso l’inserimento e la saldatura DIP

L’assemblaggio a foro passante è un processo importante nell’industria elettronica, che si riferisce principalmente all’inserimento di vari componenti elettronici DIP, passanti e PTH nei fori del PCB come richiesto dal progetto, seguito dalla successiva saldatura.

Descrizione

Componenti plug-in (a foro passante) comuni

I comuni componenti plug-in (a foro passante) includono, ma non solo, circuiti integrati confezionati DIP, condensatori elettrolitici, condensatori ceramici, induttori, trasformatori, oscillatori a cristallo, connettori, intestazioni a pin, prese a pin, relè, fusibili, interruttori e dispositivi di potenza come TO-220 e TO-92. L’inserimento a foro passante non è adatto solo ai componenti DIP (Dual In-line Package), ma copre anche tutti i componenti elettronici che richiedono l’inserimento PTH (Plated Through Hole).

Processo di assemblaggio a foro passante

  1. Preparazione e smistamento:In base alla distinta base e al piano di produzione del cliente, tutti i componenti a foro passante necessari per l’inserimento vengono preparati e selezionati.

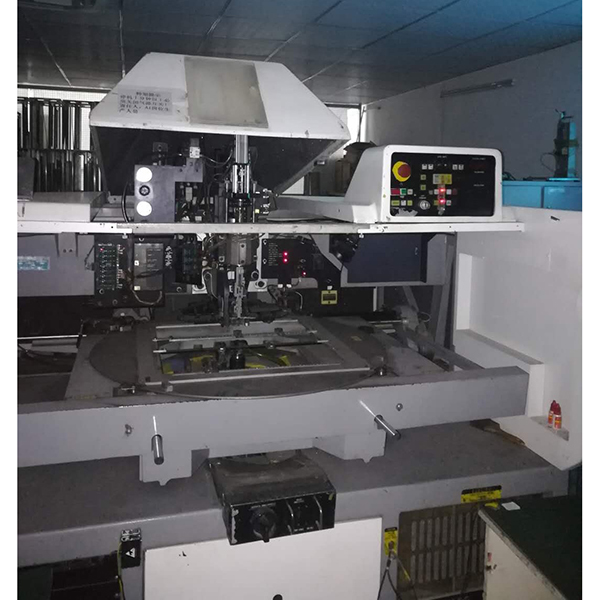

  2. Inserimento:Gli operatori o le macchine automatiche inseriscono i componenti, compresi i chip DIP e le varie parti PTH, nei fori del PCB specificati, assicurando la posizione, l’orientamento e la polarità corretti.
  3. Formatura dei conduttori (se necessario):Per alcuni componenti, i conduttori vengono preformati per adattarsi meglio ai fori del PCB e al processo di saldatura.
  4. Ispezione e correzione:I componenti inseriti vengono controllati per verificarne l’accuratezza e gli eventuali errori di posizionamento vengono corretti tempestivamente per garantire la qualità dell’assemblaggio.
  5. Saldatura:La saldatura a onda o manuale viene utilizzata per fissare saldamente i conduttori di tutti i componenti inseriti alle piazzole del PCB, garantendo connessioni elettriche affidabili.
  6. Taglio e pulizia dei conduttori:I conduttori in eccesso vengono tagliati dopo la saldatura e il flusso residuo viene pulito per migliorare l’aspetto e le prestazioni del prodotto.

Principali applicazioni dell’assemblaggio a foro passante

L’assemblaggio a foro passante trova ampia applicazione in diversi prodotti elettronici, in particolare quelli che richiedono alta affidabilità, alta potenza o facilità di manutenzione. Le applicazioni tipiche includono elettrodomestici (come TV, audio, pannelli di controllo delle lavatrici), controlli industriali (schede madri, PLC, inverter), apparecchiature di comunicazione (router, interruttori), elettronica automobilistica (cruscotti, moduli di potenza), strumentazione, dispositivi medici e strumenti di test.

Vantaggi del montaggio a foro passante

  • Adatto ai chip DIP e a tutti i componenti a foro passante, supporta un’ampia gamma di processi.
  • Elevata resistenza meccanica e giunti di saldatura robusti, con eccellente resistenza alle vibrazioni e affidabilità.
  • Supporta componenti ad alta potenza e di grandi dimensioni per una migliore dissipazione del calore e un migliore trasporto di corrente.
  • Facilità di manutenzione e sostituzione dei componenti inseriti, con conseguente riduzione dei costi di manutenzione.
  • Processo maturo e attrezzature avanzate, adatte a varie esigenze di produzione elettronica.

Differenza tra assemblaggio a foro passante e SMT

L’assemblaggio a foro passante (PTH) è utilizzato principalmente per componenti più grandi o meccanicamente impegnativi, mentre la tecnologia SMT (Surface Mount Technology) è ideale per assemblaggi miniaturizzati, ad alta densità e altamente automatizzati. I vantaggi dell’assemblaggio a foro passante sono l’elevata affidabilità e la facilità di riparazione, mentre l’SMT consente di risparmiare spazio e migliorare l’efficienza produttiva.

I vantaggi del nostro servizio di assemblaggio a foro passante

Disponiamo di un team esperto specializzato nell’inserimento e nella saldatura, in grado di supportare sia i processi manuali che quelli automatizzati. Siamo in grado di soddisfare una gamma completa di requisiti, tra cui l’inserimento, la saldatura, la rifilatura del piombo e la pulizia per tutti i componenti PTH, compresi, ma non solo, i pacchetti DIP. Il rigoroso controllo della qualità assicura una qualità stabile e affidabile dei prodotti. Possiamo adattare il processo e gli standard di ispezione alle esigenze del cliente, fornendo servizi di assemblaggio a foro passante one-stop.
