vias a foro passante

I fori passanti sono utilizzati per collegare tutti gli strati di un PCB.

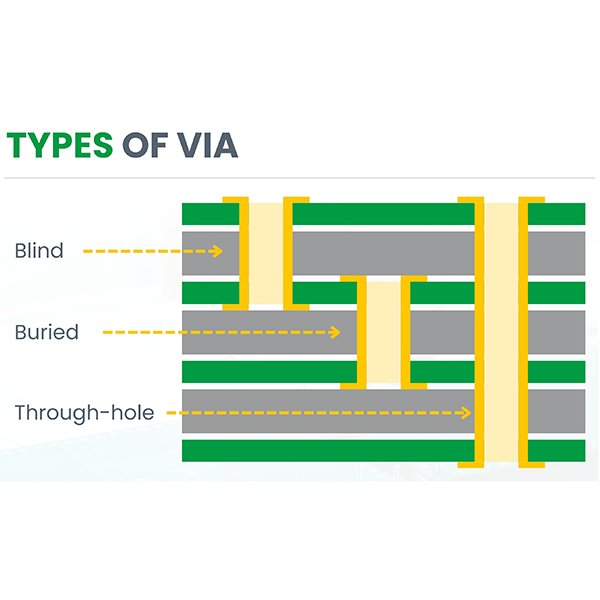

I fori passanti sono aperture che penetrano in tutti gli strati di un circuito stampato, con aperture a entrambe le estremità. Sono comunemente utilizzati per collegare le tracce dei circuiti tra gli strati e per alloggiare i conduttori dei componenti e rappresentano un tipo di foro standard nella progettazione tradizionale dei PCB.

Descrizione

I fori passantisono un tipo di struttura di fori comune nei circuiti stampati. Si riferiscono a fori che penetrano da un lato all’altro del circuito stampato, utilizzati per collegare le tracce conduttive tra i diversi strati della scheda e servono anche come punti di montaggio per i conduttori dei componenti.

Caratteristiche principali

  1. Penetra in tutti gli strati del PCB, estendendosi dallo strato superiore a quello inferiore, con entrambe le estremità esposte sulla superficie del PCB. Il foro è completamente trasparente.
  2. Viene comunemente utilizzato per collegare le tracce conduttive tra i diversi strati del circuito stampato e per montare i conduttori dei componenti.
  3. Sono prodotti con processi maturi, in genere con foratura meccanica o laser seguita da metallizzazione (galvanica) per ottenere la continuità elettrica.

Applicazioni

  1. Stabilire connessioni elettriche tra gli strati del PCB.
  2. Consentono di saldare i tradizionali componenti a foro passante (resistenze, condensatori, circuiti integrati, ecc.) inserendo i pin nei fori.
  3. Ampiamente utilizzato in vari tipi di circuiti stampati, in particolare quelli a doppia faccia e multistrato.

Vantaggi

  1. Connessioni sicure con prestazioni elettriche stabili e affidabili.
  2. Processo di produzione maturo, a basso costo, adatto alla produzione di massa.
  3. Facilita l’assemblaggio manuale e la manutenzione.
