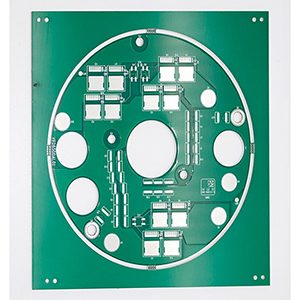

Quali sono i materiali più comuni utilizzati nei circuiti stampati?

Il PCB (Printed Circuit Board) è un componente fondamentale dei moderni dispositivi elettronici. Non solo funge da supporto fisico per i componenti elettronici, ma agisce anche come vettore chiave per l’interconnessione elettrica e la trasmissione dei segnali. Come unarete neuralenel mondo dell’elettronica, il PCB collega in modo efficiente e affidabile vari componenti, formando un sistema di circuiti completo.

Materiali di base

1. Substrato di carta fenolica:Il più tradizionale materiale di base per PCB, realizzato con carta impregnata di resina fenolica. Offre una buona lavorabilità e un basso costo, ma ha una scarsa resistenza al calore e proprietà dielettriche. È adatto solo per l’elettronica di consumo e gli elettrodomestici con bassi requisiti di prestazioni elettriche e ambienti miti.
2. Substrato in fibra di vetro epossidica (FR-4):Attualmente il più utilizzato, realizzato con resina epossidica e tessuto in fibra di vetro. Presenta eccellenti proprietà elettriche, resistenza meccanica, resistenza al calore e stabilità chimica. L’FR-4 è ampiamente adottato in dispositivi elettronici generici come computer, apparecchiature di comunicazione e sistemi di controllo industriali.
3. Substrato di poliimmide:Utilizza il film di poliimmide come strato isolante, offrendo una resistenza termica estremamente elevata (temperature di esercizio continuo superiori a 260°C), eccellenti proprietà elettriche, basso assorbimento di umidità e buona resistenza meccanica. Viene utilizzato principalmente nei settori aerospaziale, militare, dell’elettronica automobilistica e in altri campi ad alta affidabilità e in ambienti difficili, nonché nei circuiti ad alta frequenza come quelli a microonde e RFID.
4. Substrato di alluminio:Utilizza una lega di alluminio come base, ricoperta da uno strato dielettrico isolante. Ha un’eccellente dissipazione del calore e risolve efficacemente i problemi di gestione del calore nei dispositivi elettronici ad alta potenza. Ha inoltre una buona resistenza meccanica, una schermatura elettromagnetica e una certa resistenza alla corrosione. Viene comunemente utilizzato nell’illuminazione a LED, nei moduli di potenza, nell’elettronica automobilistica, nelle apparecchiature audio e in altre applicazioni che richiedono un’efficiente dissipazione del calore.
5. Substrato di rame:Utilizza rame di elevata purezza come base, con uno strato isolante composito. I substrati di rame hanno un’eccezionale conducibilità termica, molto superiore a quella dell’alluminio, e sono particolarmente adatti per applicazioni ad alta potenza e ad alto calore, come LED ad alta luminosità, moduli di potenza, veicoli elettrici e stazioni base per telecomunicazioni. Offrono inoltre un’elevata resistenza meccanica e alla corrosione, adatta agli ambienti più difficili.
6. Substrati speciali:Per i prodotti elettronici ad alta frequenza, ad alta velocità o ad alta affidabilità, vengono utilizzati anche materiali ad alte prestazioni come i substrati ceramici e il PTFE (politetrafluoroetilene) per soddisfare speciali requisiti elettrici e ambientali.

Foglio di rame

Il foglio di rame è il materiale principale per lo strato conduttivo dei PCB e si divide in due tipi:

1. Foglio di rame elettrolitico:Prodotto chimicamente depositando una pellicola di rame uniforme su un rullo di acciaio inossidabile e poi staccandola. È a basso costo, disponibile in vari spessori e dimensioni ed è il tipo di foglio di rame più diffuso per i PCB rigidi.
2. Foglio di rame laminato:Realizzato mediante laminazione e ricottura ripetuta del rame con metodi fisici. Ha un’elevata duttilità, che lo rende particolarmente adatto ai circuiti flessibili (FPC) e agli ambienti dinamici. La sua superficie liscia e le ridotte creste sono ideali per le applicazioni ad alta frequenza e a microonde, ma è più costoso, ha un’adesione più debole ai substrati ed è limitato in larghezza.

Strato isolante

Lo strato isolante si trova tra la lamina di rame e il materiale di base e garantisce l’isolamento elettrico tra gli strati conduttivi e la sicurezza del circuito. I materiali principali sono:

• Resina epossidica:Buon isolamento e adesione, basso costo, ampiamente utilizzato nella maggior parte dei PCB.
• Poliimmide:Eccellente resistenza al calore e proprietà elettriche, ideale per applicazioni di fascia alta, ad alta frequenza o ad alta temperatura.

Strato protettivo

1. Maschera di saldatura:Solitamente di colore verde, copre la superficie della scheda per proteggere il circuito dai cortocircuiti, definisce le aree di saldatura, previene i ponti di saldatura e migliora l’accuratezza della saldatura e l’affidabilità della scheda.
2. Strato serigrafico:Utilizzato per contrassegnare le posizioni dei componenti, gli identificatori, le avvertenze, ecc. Lo strato serigrafico facilita l’assemblaggio e la successiva manutenzione, aiutando i tecnici a identificare rapidamente i componenti e le tracce.

Finitura della superficie

Per migliorare la saldabilità, la resistenza all’ossidazione e l’affidabilità, i processi di finitura superficiale più comuni includonoHASL(livellamento della saldatura ad aria calda),ENIG(immersione di nichel elettrolitico in oro),OSP(preservante organico della saldabilità) eargento a immersionea seconda delle esigenze applicative.

Saldatura

1. Saldatura in lega piombo-stagno:Come la saldatura eutettica 63Sn-37Pb, che offre buona conduttività, lavorabilità, basso punto di fusione e giunti di saldatura resistenti. Tuttavia, a causa della tossicità del piombo, il suo utilizzo sta diminuendo a favore della tutela dell’ambiente.
2. Saldatura senza piombo:Punto di fusione intorno ai 217°C, non tossico e rispettoso dell’ambiente, richiede una lavorazione più rigorosa ed è diventato la scelta principale.

Materiali ambientali e sostenibili

Con le normative ambientali sempre più severe, la produzione di PCB pone maggiore enfasi sui materiali privi di alogeni, conformi alla direttiva RoHS e riciclabili, promuovendo lo sviluppo verde e sostenibile dell’industria elettronica.

Campi di applicazione

I comuni materiali per PCB sono ampiamente utilizzati nei settorielettronica di consumo,dispositivi di comunicazione,controllo industriale,elettronica per autoveicoli,strumenti medici,casa intelligente,illuminazione a LEDe altri settori. Sia per la prototipazione di nuovi prodotti che per la produzione di piccoli lotti di prova, i materiali PCB di alta qualità sono fondamentali per garantire le prestazioni e l’affidabilità dei prodotti elettronici.
